Светодиод – что это?

21.01.2017

1. Что такое СВЕТОДИОД ?
Светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.
Кстати, по-английски светодиод называется light emitting diode, или LED.

2. Из чего состоит СВЕТОДИОД ?
Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные светодиоды мало похожи на первые корпусные светодиоды, применявшиеся для индикации.

3. Типы (разновидности) СВЕТОДИОДОВ
В настоящее время в светодиодной индустрии существует очень много разновидностей светодиодов

Мы остановимся на самом основном для нас - SMD светодиоде

Светодиодная лента имеет в своем конструктиве главный элемент - SMD светодиод,
т.е. светодиод который смонтирован на печатную плату светодиодной ленты по технологии поверхностного монтажа ТПМ или SMD (от английского - Surface Mounted Device)

ОСНОВНЫЕ ТИПЫ СВЕТОДИОДОВ SMD

Основные типы SMD светодиодов применяемых в производстве светодиодных лент:

SMD 3528
SMD 5050
SMD 3014
SMD 2835
SMD 5630 (5730)

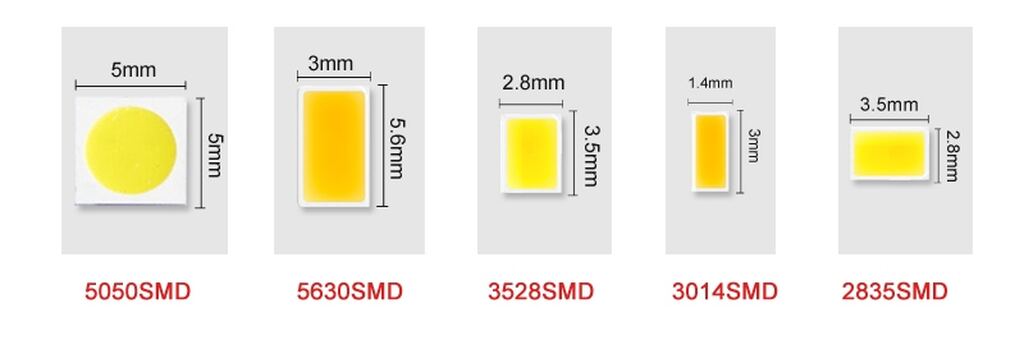

Цифры указанные после SMD указывают на размер корпуса светодиода в мм и одновременно являются
типом обозначения

SMD 3528 - размер корпуса светодиода 3,5 мм х 2,8 мм
SMD 5050 - размер корпуса светодиода 5,0 мм х 5,0 мм
SMD 3014 - размер корпуса светодиода 3,0 мм х 1,4 мм
SMD 2835 - размер корпуса светодиода 2,8 мм х 3,5 мм
SMD 5630 - размер корпуса светодиода 5,6 мм х 3,0 мм
SMD 5730 - размер корпуса светодиода 5,7 мм х 3,0 мм

Существуют и другие типы светодиодов применяемые для производства светодиодных лент,
линеек, модулей, кластеров.
